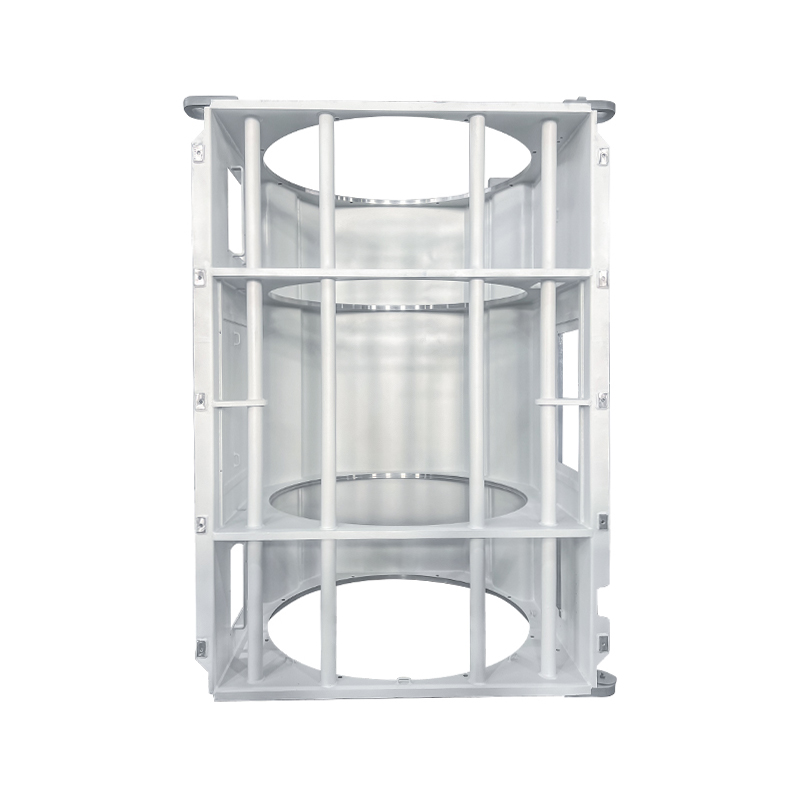

Valcový rám motora so štvorcovou základňou

Cylindrický rám motora so štvorcovou základňou je hybridná nosná konštrukcia, ktorá kombinuje štvorcovú spodnú základňu s valcovou hornou alebo strednou časťou. Integruje stabilitu krabicového podstavca s priestorovými a funkčnými výhodami valca a je široko používaný v priemysle elektromotorov. Jeho charakteristickým znakom je dizajn „stabilné štvorcové dno, valcová horná časť“: spodná časť poskytuje pevnú podporu prostredníctvom štvorcovej alebo obdĺžnikovej základne, zatiaľ čo horná alebo stredná valcová časť spĺňa špeciálne funkčné požiadavky.

Hlavné štrukturálne vlastnosti
1. Kompozitný konštrukčný dizajn
Štvorcová základňa:
Vyrobené zvarením oceľových plátov do robustného rámu so štvorhrannými podperami, ktoré poskytujú vynikajúcu schopnosť proti prevráteniu.

Nastaviteľné vyrovnávacie nožičky v spodnej časti umožňujú prispôsobenie sa nerovným podlahám a zabezpečujú presné horizontálne vyrovnanie.

Valcová časť:
Stredná alebo horná časť používa valcovú štruktúru, ktorá sa zvyčajne vyrába valcovaním a zváraním oceľových plechov.

Valec a štvorcová základňa sú spojené štruktúrou „prechodu z kruhového na štvorcový“, čo umožňuje hladkú geometrickú konverziu.

Na zlepšenie funkčnosti môžu byť zabudované vnútorné výstuhy, ventilačné kanály alebo polohovacie zariadenia.

2. Technológia pripojenia kľúčov
Integrované zváranie: Nepretržité zvarové švy spájajú štvorcovú základňu a valcovú časť, aby sa zabezpečila celková tuhosť.

Výstužné dosky na kritických spojoch zlepšujú torznú odolnosť.

3. Systém podpory motora
Valcová časť obsahuje jadro statora, pričom axiálne výstuhy poskytujú dodatočnú podporu.

V štvorcovej základni sú umiestnené podstavce ložísk a chladiaci systém, čo uľahčuje údržbu a montáž.
