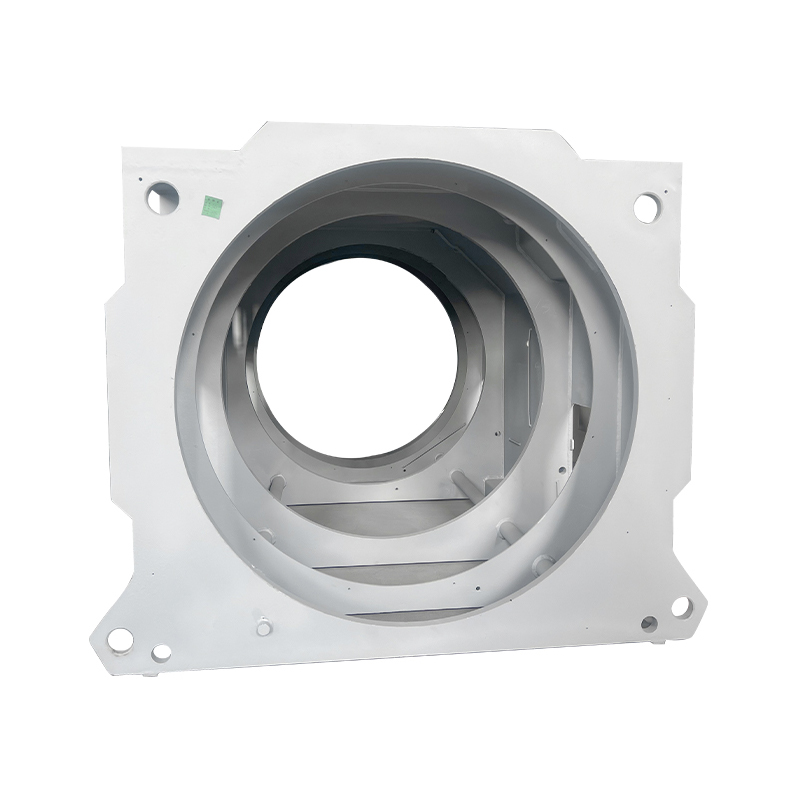

Priemyselná zváraná skriňová motorová základňa

I. Základný koncept a umiestnenie

Základňa stroja priemyselného skriňového typu je nosná konštrukcia motora vyrobená procesom zvárania oceľových plechov. Vďaka štvorcovej/obdĺžnikovej skrini ako hlavnej časti je základným komponentom, ktorý poskytuje stabilnú podporu a všestrannú ochranu motora. Uzatvára vnútorné komponenty motora (stator, rotor, ložiská atď.) v krabici a zároveň poskytuje podporu, odvod tepla a ochranné funkcie. Je to preferovaný typ rámu pre veľké priemyselné motory a motory používané v špeciálnych prevádzkových podmienkach.

II. Kľúčové štrukturálne vlastnosti

1. Dizajn hlavného rámu
Štvorcový/obdĺžnikový prierez: Šesťhranný rám zvarený z oceľových plátov alebo konštrukčnej ocele, tvoriaci stabilnú nosnú konštrukciu so silným výkonom proti preklopeniu.

Modulárny dizajn: Často využíva odnímateľnú štruktúru na uľahčenie prepravy a inštalácie; počas údržby je možné diely lokálne rozobrať.

Usporiadanie výstuh: Vo vnútri rámu sú inštalované priečne, pozdĺžne alebo diagonálne výstuhy, ktoré výrazne zlepšujú celkovú tuhosť a odolnosť proti deformácii.

2. Kritické komponenty
Základňa: Nesie celú hmotnosť a prevádzkové zaťaženie motora; zvyčajne zvárané z hrubých oceľových plechov (8–20 mm), s nastaviteľnými vyrovnávacími nožičkami v spodnej časti.

Kryt: Bočnice krabicového typu, ktoré chránia vnútorné komponenty, s vyhradenými chladiacimi priechodmi a kontrolnými/údržbovými dvierkami.

Koncové dosky: Umiestnené na oboch koncoch rámu; vybavené nosnými otvormi a priechodnými otvormi pre káble a privarené/upevnené ku krytu.

3. Funkčné prvky

Chladiaci systém: Kryt je navrhnutý s vetracími otvormi, chladiacimi rebrami alebo chladiacimi potrubiami na riešenie problémov s rozptylom tepla, ktoré sú vlastné uzavretým konštrukciám.

Konštrukcia tesnenia: Tesnenia/tesnenia sa aplikujú na spoje, aby sa zaistil požadovaný stupeň ochrany (IP54/IP55) pre prachotesnosť a vodotesnosť.

Zdvíhacie opatrenia: Zdvíhacie krúžky alebo zdvíhacie oká sú inštalované na vrchu pre ľahšiu inštaláciu a manipuláciu.

Svorkovnica: Samostatne privarená k bočnej strane krytu, poskytuje elektrické pripojovacie rozhranie pre ľahšiu údržbu.
